燃油燃氣鍋爐

容量	1 - 20 t/h
工作壓力	0.7 - 2 Mpa
適用燃料	天然氣、焦爐煤氣、沼氣、甲醇
應用行業	供暖、化工、食品、煙草、紡織、印染、飼料、醫藥、建材、釀酒、橡膠、醫院

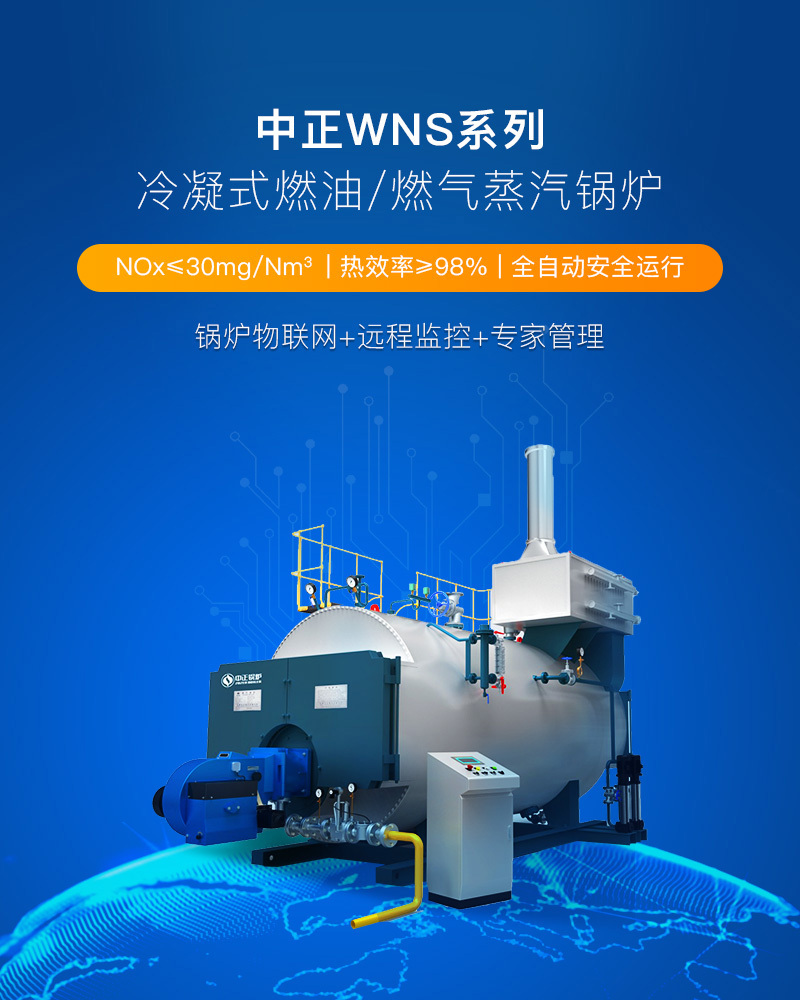

WSN系列臥室內燃鍋爐是鍋殼式三回程濕背燃油（氣）鍋爐。燃料經燃燒器霧化后，形成的火炬充滿在全波形爐膽內，并通過爐膽壁傳遞輻射熱，此為第一回程。燃燒產生的高溫煙氣在回燃室內匯聚，轉向進入第二回程，即螺紋煙管管束區，經對流換熱后，煙氣溫度逐漸降低后至前煙箱，并在此轉向進入第三回程，即光管管束區，隨后經后煙箱流入煙囪，最后排入大氣。
該系列產品具有安全可靠、高效率、節能環保、維護方便、經久耐用、全自動智能控制等特點。

技術優勢
數字化制造

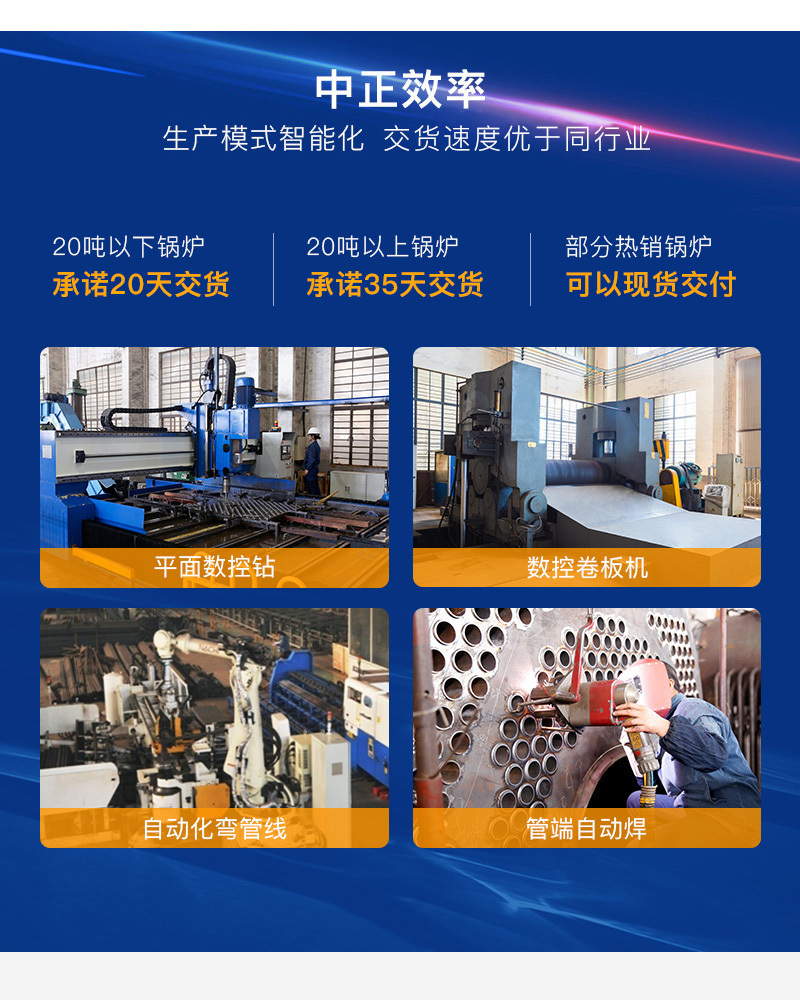

·鋼板下料、圈圓、管板鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。
·前后煙箱面板采用數控等離子切割機切割，整齊美觀。
操作維護簡便
全自動運行，燃燒，水位，溫度及蒸汽壓力均自動調節、自動保護。
煙箱門采用鉸鏈結構，窗戶式開啟，便于檢修、清查、清理。

更長的壽命
煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝。有效的消除應力，延長鍋爐使用壽命。
鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量。所有縱、環縫焊均進行100%的射線探傷。
翅片管采用ND鋼或不銹鋼材質，有效地解決了鋼材的低溫腐蝕
設立工序檢查停止點，嚴格保證先脹后焊工序的執行，避免管孔開裂。




燃料更節省
·采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。
充足的蒸汽儲藏空間和受熱面，令鍋爐能高效率地產生較高的熱功率和高品質的蒸汽。
加設冷凝器，利用鍋爐尾部排除煙氣中的余熱，提高鍋爐進水溫度，降低排煙溫度，使鍋爐熱效率提高到98%以上，從而節省運行成本。
·產品參數
WNS蒸汽鍋爐

鍋爐型號 Model		WNS1-0.7-Y(Q) WNS1-1.0-Y(Q)	WNS1.5-1.0-Y(Q) WNS1.5-1.25-Y(Q)	WNS2-1.0-Y(Q) WNS2-1.25-Y(Q)	WNS3-1.0-Y(Q) WNS3-1.25-Y(Q)	WNS4-1.25-Y(Q)  WNS4-1.6-Y(Q)	WNS5-1.25-Y(Q)  WNS5-1.6-Y(Q)
額定蒸發量（t/h）		1	1.5	2	3	4	5
額定工作壓力（Mpa）		0.7/1.0	1.0/1.25	1.0/1.25	1.0/1.25	1.25/1.6	1.25/1.6
額定蒸汽溫度（℃）		170/184	184/194	184/194	184/194	194/204	194/204
給水溫度（℃）		20	20	20	20	20	20
受熱面積（㎡）	本體	24.06	27.33	58.15	89.99	112.59	163.1
	冷凝器	15.4	20.5	29.64	45.6	53.54	65.89

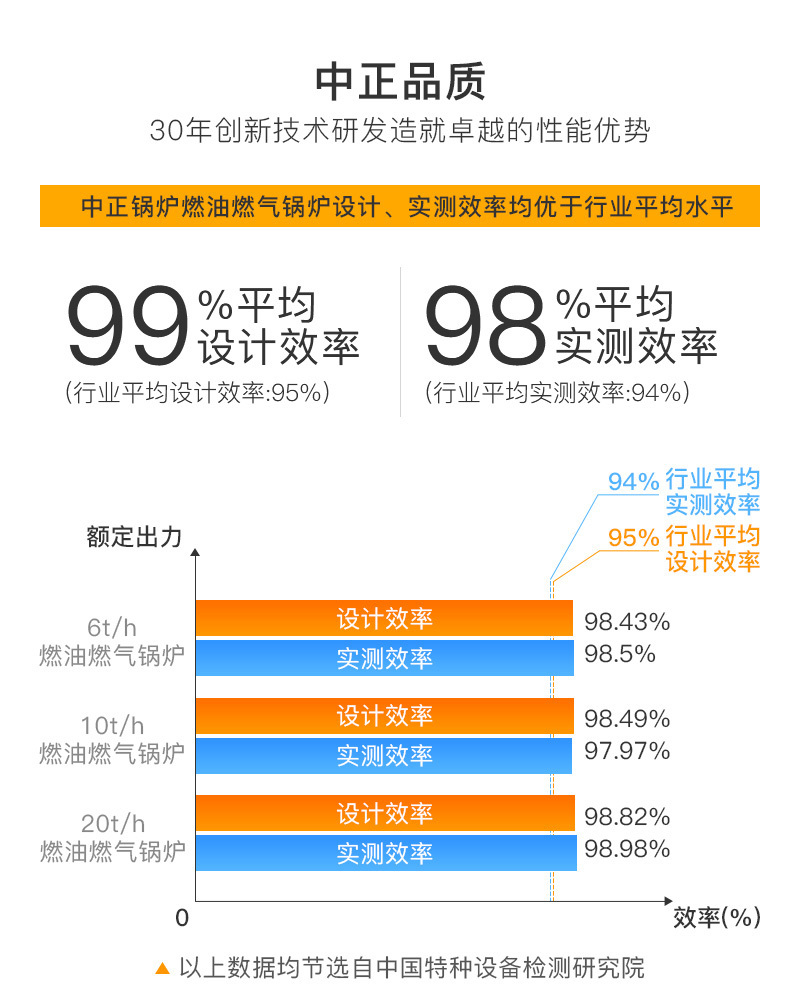

熱效率（%）		＞98	＞98	＞98	＞98	＞98	＞98
使用燃料		天然氣，沼氣，焦爐煤氣，甲醇，輕油等.
燃燒設備		燃燒器
馬達總功率（KW）		3.6	4 .8	7.0	10.5	13	16.5
給水泵型號		JGGC2-8×16	JGGC2-8×16	JGGC2.4-8×18	JGGC4-8×18	JGGC4.8-8×22	JGGC6-8×18
燃料消耗量	輕油	66	99	113	196	266	332
	天然氣	72	108	144	216	288	360
最大運輸重量		4	4.5	8.5	8.9	13.3	14.3
最大運輸尺寸(L×W×H)		3.25×1.8×2.1	3.0×1.8×2.01	4.4×2.1×2.46	4.6×2.31×2.62	4.7×2.48×2.85	5.33×2.65×3.3



鍋爐型號 Model		WNS6-1.25-Y(Q) WNS6-1.6-Y(Q)	WNS8-1.25-Y(Q) WNS8-1.6-Y(Q)	WNS10-1.25-Y(Q)  WNS10-1.6-Y(Q)	WNS15-1.25-Y(Q)  WNS15-1.6-Y(Q)	WNS20-1.25-Y(Q)  WNS20-1.6-Y(Q)
額定蒸發量（t/h）		6	8	10	15	20
額定工作壓力（Mpa）		1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6
額定蒸汽溫度（℃）		194/204	194/204	194/204	194/204	194/204
給水溫度（℃）		20	20	20	20	20
受熱面積（㎡）	本體	181.17	190.77	229.95	346.2	467.6
	冷凝器	78.25	108.5	165.3	216.2	360.3
熱效率（%）		＞98	＞98	＞98	＞98	＞98
使用燃料		天然氣，沼氣，焦爐煤氣，甲醇，輕油等.
燃燒設備		燃燒器
馬達總功率（KW）		19.5	29.5	33	60	90.5
給水泵型號		JGGC6-8×19	JGGC9-15×10	JGGC12.5-15×11	JGGC16-15×12	JGGC25-35×5
燃料消耗量	輕油	399	532	660	997	1204
	天然氣	432	576	720	1080	1440
最大運輸重量		19.5	22.6	25.8	34.7	46
最大運輸尺寸(L×W×H)		5.93×2.6×3.02	5.85×2.8×3.1	7.65×2.81×3.1	6.95×3.1×3.6	8.3×3.4×4.02
