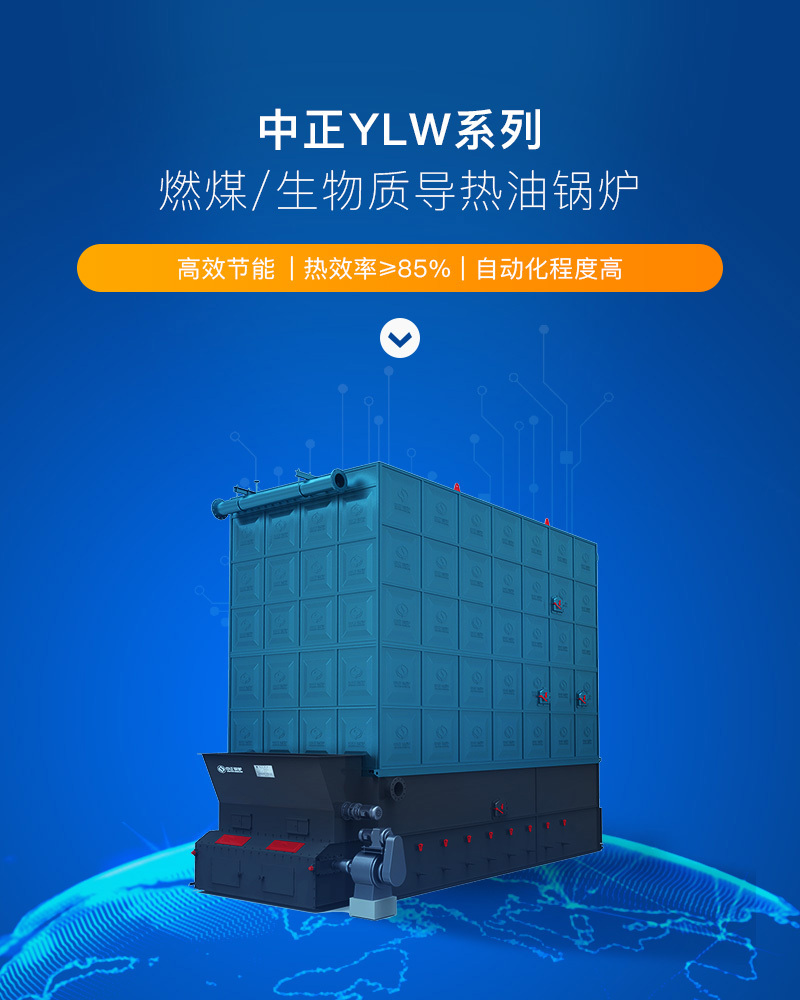

導熱油鍋爐

容量	1400 - 29000 KW
工作壓力	0.8 - 1 Mpa
工作溫度	320度
適用燃料	煙煤、無煙煤、生物質顆粒
應用行業	石油、化工、化纖、制藥、紡織印染、建材、木材加工、植物油加工等行業

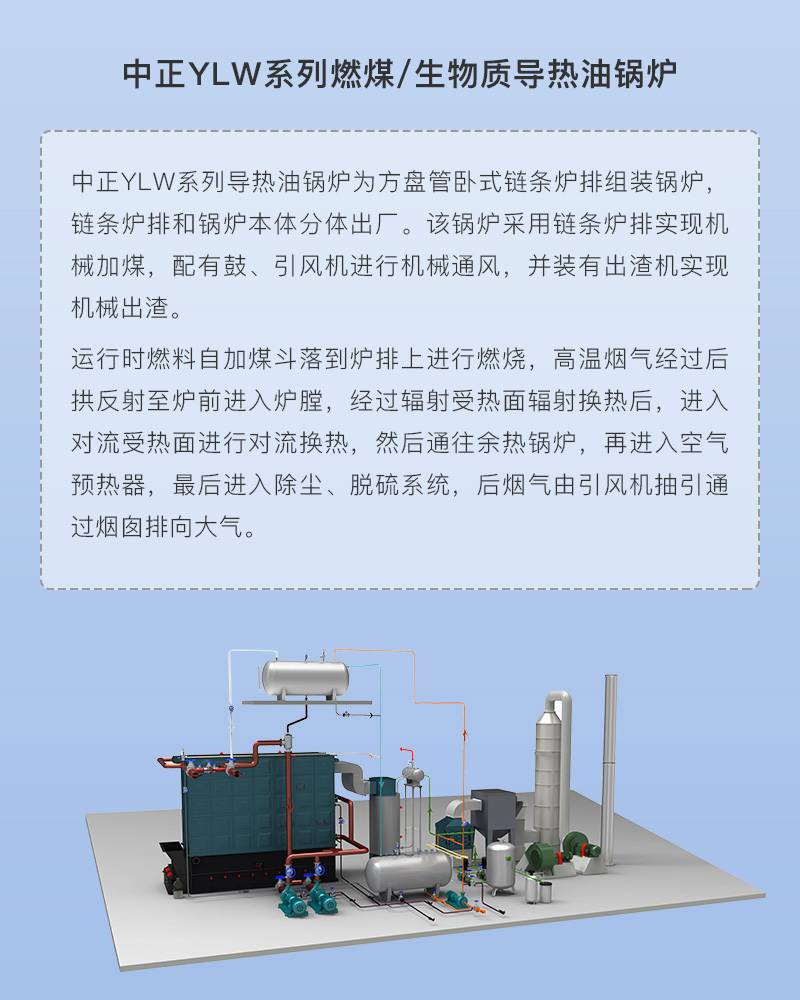

YLM系列導熱油鍋爐為方盤管臥式鏈條爐排組裝鍋爐，鏈條爐排和鍋爐本體分體出廠。該鍋爐采用鏈條爐排實現機械加煤，配有鼓、引風機進行機械通風，并裝有出渣機實現機械出渣。
運行時燃料自加煤斗落到爐排上進行燃燒，高溫?zé)煔饨?jīng)過后拱反射至爐前進入爐膛，經過輻射受熱面輻射換熱后，進入對流受熱面進行對流換熱，然后通往余熱鍋爐，再進入空氣預熱器，最后進入除塵器，除塵后煙氣由引風機抽引通過煙囪排向大氣。

突出(性能)優勢：
數字化制造
·鋼管下斜采用數控三維激光切割機。
·方盤管制作采用數控立體彎管機，無強行裝配。
·蛇形管制作采用蛇形管自動生產線，一次成形。

全氬弧焊接
·蛇形管、方盤管均采用氬弧焊焊接工藝，保證100%合格
使用壽命長
優化的輻射受熱面和對流受熱面，介質流程更合理，不會因載體過熱而降低壽命；
對流受熱面采用有效固定及支撐結構，使之使用壽命更長。
對流受熱面設置有效煙氣隔離，澆筑隔墻使用壽命更長。

操作更簡單
專利型爐拱結構，適用于不同的煤種，無煙煤也一樣好燒。
防前燃料斗，有效防止生物質燒料斗和結焦。
設置有效清灰結構，方便維護、運行及清理。
燃料更節省
采用優質的耐火磚砌筑，中間用優質珍珠巖，爐體溫度控制在50℃以下，熱損失最小
爐膛采用雙密排盤管，受熱面布置充足

鍋爐型號	額定供熱量  (KW)	額定供熱量  (x104kcal/h)	設計使用溫度(≤℃)	額定工作壓力(MPa)	熱效率(≥%)	系統裝機容量(KW)	最大運輸尺寸 (L×W×H)
YLW-1400M/AⅡ	1400	120	320	0.8	80	55	5.0×2.3×2.5
YLW-1800M/AⅡ	1800	160	320	0.8	80	63	5.6×2.3×2.8
YLW-2400M/AⅡ	2400	200	320	0.8	80	76	6.5×2.5×2.8
YLW-2800M/AⅡ	2800	240	300	0.8	80	85	6.5×2.6×3.2

產品列表
燃煤導熱油爐

鍋爐型號 Model		YLW-1400M/AⅡ	YLW-1800M/AⅡ	YLW-2400M/AⅡ	YLW-2800M/AⅡ	YLW-3500M/AⅡ	YLW-4200M/AⅡ	YLW-4600M/AⅡ	YLW-6000M/AⅡ	YLW-7000M/AⅡ	YLW-8200M/AⅡ
額定供熱量  (KW)	kW	1400	1800	2400	2800	3500	4200	6000	7000	8200	4600
	x104kcal/h	120	160	200	240	300	360	500	600	700	400
設計使用溫度(≤℃)		320	320	320	300	320	320	320	320	320	320
額定工作壓力(MPa)		0.8	0.8	0.8	0.8	0.8	0.8	0.8	1.0	1.0	1.0
熱效率(≥%)		80	80	80	80	80	80	80	80	80	80
系統裝機容量(KW)		55	63	76	85	105	125	155	170	193	150
膨脹槽m3		2.5	2.5	2.5	3.5	3.5	5	5	8	10	15
儲油槽m3		5	6	6	8	8	10	10	15	15	25




鍋爐型號 Model		YLW-9400M/AⅡ	YLW-10500M/AⅡ	YLW-12000M/AⅡ	YLW-14000M/AⅡ	YLW-16500M/AⅡ	YLW-18000M/AⅡ	YLW-21000M/AⅡ	YLW-23300M/AⅡ	YLW-26000M/AⅡ	YLW-29200M/AⅡ
額定供熱量(KW)	kW	9400	10500	12000	14000	16500	18000	21000	23300	26000	29200
	x104kcal/h	800	900	1000	1200	1400	1600	1800	2000	2200	2500
設計使用溫度 (≤℃)		320	320	320	320	320	320	320	320	320	320
額定工作壓力(MPa)		1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
熱效率 (≥%)		80	80	80	80	80	80	81	81	81	81
系統裝機容量 (KW)		160	160	260	320	380	450	520	600	700	825
膨脹槽m3		15	15	20	20	30	30	30	30	30	30
儲油槽m3		25	25	30	30	40	40	60	80	80	80
