燃油燃氣鍋爐

容量	20 - 110 t/h
工作壓力	1.25 - 5.3 Mpa
工作溫度	104-485度
適用燃料	天然氣、焦爐煤氣、高爐煤氣、碳黑尾氣、沼氣、甲醇
應用行業	供暖、化工、食品、紡織、印染、煙草、飼料、醫藥、建材、釀酒、橡膠、醫院

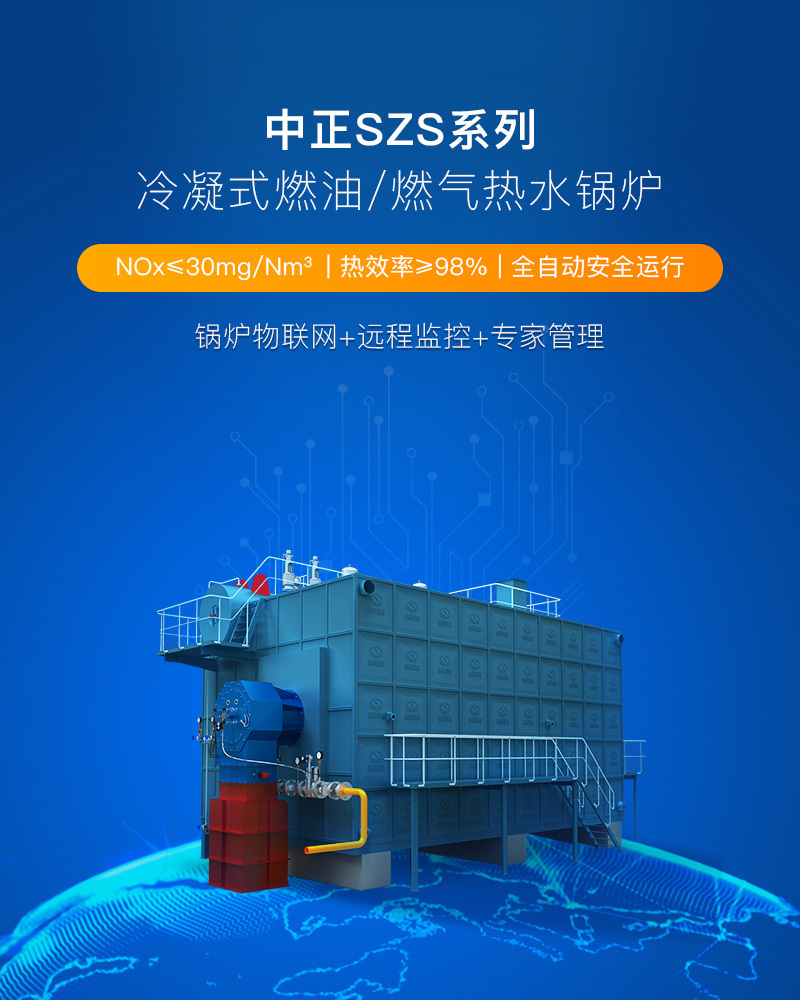

SZS系列鍋爐為雙鍋筒、縱置式、D型布置結構，右側為爐膛，左側為對流管束；通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并保證鍋爐整體向兩端膨脹。爐膛四周為膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完全密封隔開，對流管束區后部為拉稀的錯列結構，前部為順列結構，爐膛燃燒產生的煙氣從爐膛尾部的出煙口進入燃燼室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，最后進入煙道入

技術優勢：
安全
鍋爐本體高溫區采用強制循環，保證各部分受熱面能得到可靠的冷卻并防止汽化。
鍋爐布置有防爆門和火焰探測器，運行安全可靠。
鍋爐兩側膜式壁和鍋筒間的密封全部采用梳形板，杜絕了用耐火混凝土密封導致冷凝水及燃氣泄露的問題。
出廠前經過氣密性檢驗，保證煤氣無輕微泄漏。

環保
更大的爐膛，配合低排放燃燒機，Nox低至30mg/Nm3
煙道及鍋爐煙氣口處采用內保溫措施，有效的降低了鍋爐運行中的噪音。
燃燒室采用全膜式水冷壁結構，采用微正壓燃燒，無串煙問題，運行環境無污染
節能
采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。
燃燒室采用窄間距管膜式水冷壁，具有良好的氣密性，減少熱損失，提高鍋爐熱效率的作用。
觀察孔內部采用成型高鋁耐火材料和人孔蓋密封裝置，改變了用耐火磚砌筑而使此部位過熱的問題。
便捷
上下鍋筒前后布置有人孔，鍋爐后部布置有檢查門，打開方便，利于用戶檢修和清理內外部
長壽命
鍋爐本體的前后墻全部采用膜式結構，大大地提高了前后墻的使用壽命，確保使用壽命20年以上
鋼板下斜、圈圓、鍋筒鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。
高溫區對流管全部采用防顫緊固件，杜絕了對流管束管口的斷裂問題
鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量，所有縱、環焊縫均進行100%的射線探傷。


產品參數
SZS系列燃氣熱水鍋爐參數表

鍋爐型號		SZS7-1.0/115/70-Q	SZS10.5-1.0/115/70-Q	SZS14-1.25/115/70-Q	SZS17.5-1.25/115/70-Q	SZS21-1.25/130/70-Q	SZS29-1.25/130/70-Q	SZS46-1.6/130/70-Q	SZS58-1.6/130/70-Q	SZS70-1.6/130/70-Q	SZS116-1.6/130/70-Q
額定供熱量（MW）		7.0	10.5	14.0	17.5	21.0	29	46	58	70	116
額定工作壓力（MPa）		1.0	1.0	1.25	1.25	1.25	1.25	1.6	1.6	1.6	1.6
額定出口水溫度（℃）		115	115	115	115	130	130	130	130	130	130
額定進水口溫度（℃）		70	70	70	70	70	70	70	70	70	70
受熱面積（㎡）	本體(㎡)	168.0	220.0	245.30	284.40	394.75	428.1	1065.9	1225.7	1408.4	6164.8
	泠凝器（㎡）	164.0	306.0	527.0	645.1	738.3	990.8	985.3	1292.5	1642.1	1830
適用燃料		天然氣、沼氣、焦爐煤氣、輕油、甲醇、生物柴油等
天然氣消耗量（Nm³/h）		720	1080	1440	1800	2160	2982	4680	5760	7200	11880

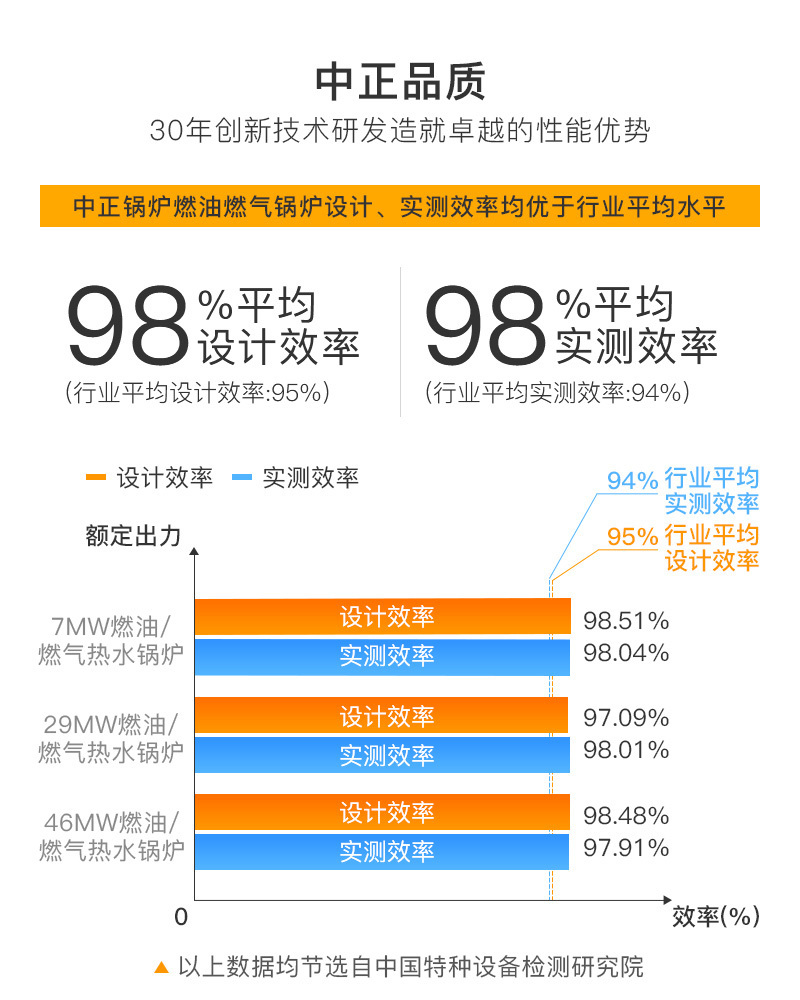

熱效率（%）		>98	>98	>98	>98	>98	>98	>98	>98	>98	>98
最大運輸重量		42.0	48.0	52.5	57.5	65.0	72.5	散件12.6	散件13.8	散件16	散件20
最大運輸尺寸LxWxH(m)		7.87x3.40x3.34	8.85x3.85x3.93	8.51x3.85x3.75	9.31x3.77x3.75	10.10x4.13x4.15	10.90x4.13x4.15	11.00xΦ1.45	11.10xΦ1.46	12.00xΦ1.66	12.50xΦ1.66
