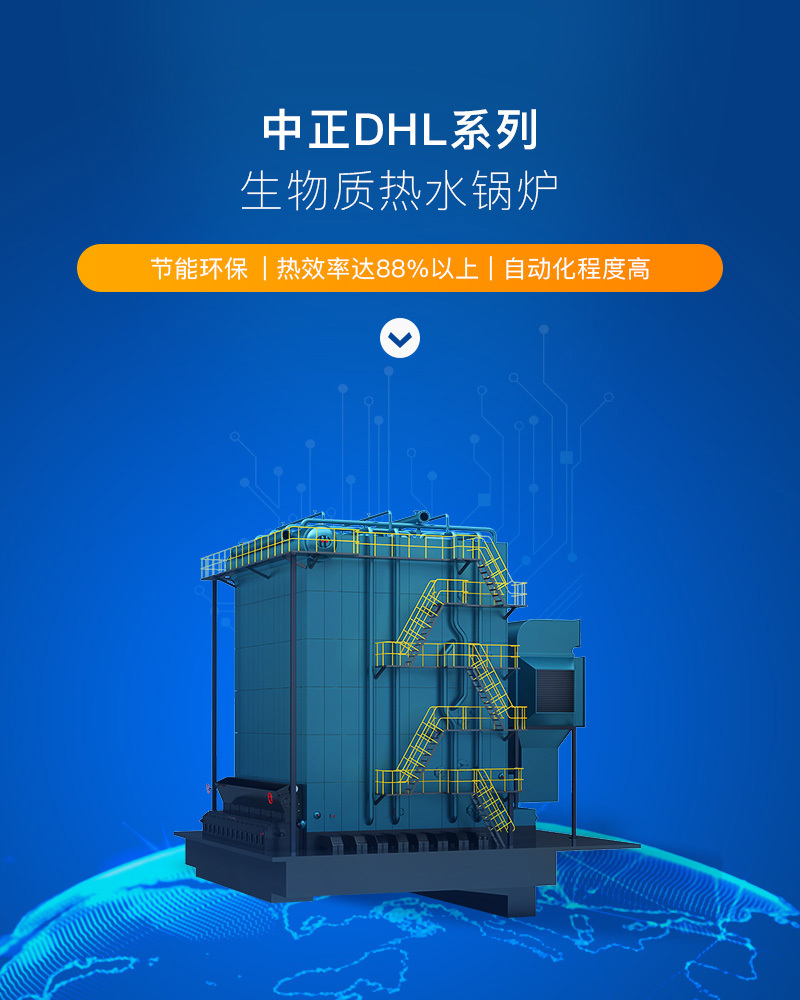

生物質鍋爐

容量	29 - 116 MW
工作壓力	1.25 - 1.6 Mpa
工作溫度	150/130/90/70
適用燃料	生物質
應用行業	供暖

角管式鍋爐是利用一個管路系統作為整臺鍋爐的骨架，由其自身承受鍋爐的全部負荷，所以也成為無構架鍋爐，同時這個骨架又兼做鍋爐的下降管和上下集箱之用。該鍋爐鍋筒為外置式，爐膛為全封閉的膜式壁結構，對流受熱面采用旗管結構，角管式鍋爐具有結構緊湊、鋼耗低、升溫快等優點，因而得到較普遍的應用。該鍋爐為散裝結構。


技術優勢

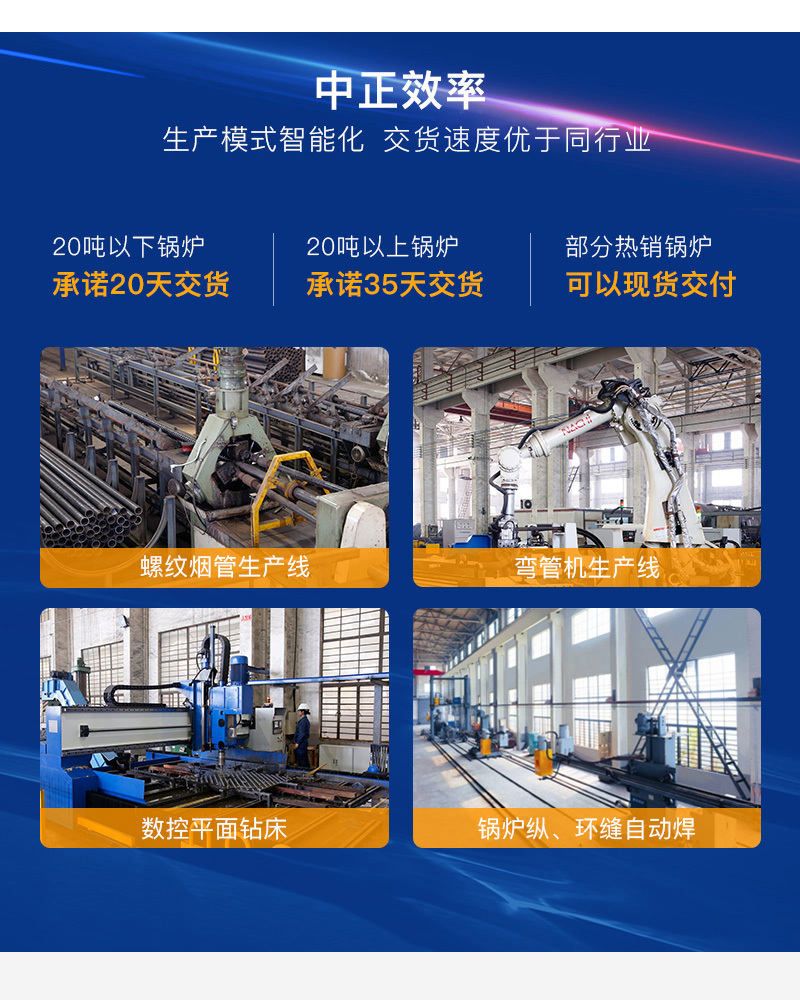

數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，螺紋管壓制，對流管加工均采用先進的數控工藝。
·自動化生產線。

先進焊接工藝
·鍋爐縱、環縫，管子和鍋筒內側的焊接，管子和法蘭焊接等所有重要部位的焊接均采用埋弧自動焊，或氣體保護焊等自動化焊接工藝，保證焊接質量。所有縱環焊縫均進行100%的射線探傷。
·管座法蘭焊接，采用機器人焊接。
·鏈條爐排面板，前后煙箱面板采用數控等離子切割機切割，整齊美觀。

獨特結構設計

1. 根據不同噸位，爐排從前到后設置不同數量的獨立風倉。
2. 用戶可以根據不同的燃燒情況合理分配給風，確保燃料的燃燒充分。

二次進風，進行爐膛煙氣擾動，保證揮發完全燃燒。獨立二次風機，風量風壓易控制和調整。
播料器，均勻給料，防止回火。
技術優勢：
水循環安全：采用獨特的水循環結構，鍋筒不受熱，被加熱水單一方向流動，在停電時，水系統不汽化，水循環安全可靠。
結構抗震；角管式鍋爐采用無骨架結構，本體重量均由膜式水冷壁和下降管支撐，且所有膜式壁均焊成一體，抗震性好。
全密封結構；鍋爐本體四周均由膜式水冷壁拼焊而成，系鋼結構全密封，杜絕了漏風現象的發生。鍋爐上部可根據鐵路運輸界限尺寸分割。鍋爐尾部受熱面后的過量空氣系數僅小于1.2，不但降低了排煙熱損失，減少引風機電耗，而且大大減少了鍋爐房的環境污染。





NOx超低排放
分級送風，特殊爐拱結構，Nox排放低至100mg/m3
針對不同生物質進行數值模擬，熱效率可達90%以上。
產品參數
SZL系列生物質熱水鍋爐參數表


鍋爐型號 Model			SZL4.2-1.0/115/70-M		SZL5.6-1.0/115/70-M SZL5.6-1.25/130/70-M		SZL7.0-1.0/115/70-M SZL7.0-1.25/130/70-M		SZL14-1.0/115/70-M SZL14-1.25/130/70-M		SZL21-1.0/115/70-M SZL21-1.25/130/70-M
額定供熱量（MW）			4.2		5.6		7.0		14		21
工作壓力（MPa）			1.0		1.0/ 1.25		1.0/ 1.25		1.0/ 1.25		1.0/ 1.25
額定出水溫度（℃）			115		115/130		115/130		115/130		115/130
回水溫度（℃）			70		70		70		70		70
適用燃料	生物質		生物質成型顆粒燃料
	應用基底位發熱值（KJ/kg）		16240
鍋爐燃料消耗量（kg/h）		1122		1488		1860		3600		4340
鍋爐熱效率（%）		82.8		83.2		83.2		85.8		86.0
