燃煤鍋爐

容量	2 - 20 t/h
工作壓力	1 - 2.5 Mpa
工作溫度	170-225度
適用燃料	煙煤、貧煤、無煙煤
應用行業	供暖、化工、食品、煙草、紡織、印染、飼料、醫藥、建材、釀酒、橡膠、醫院

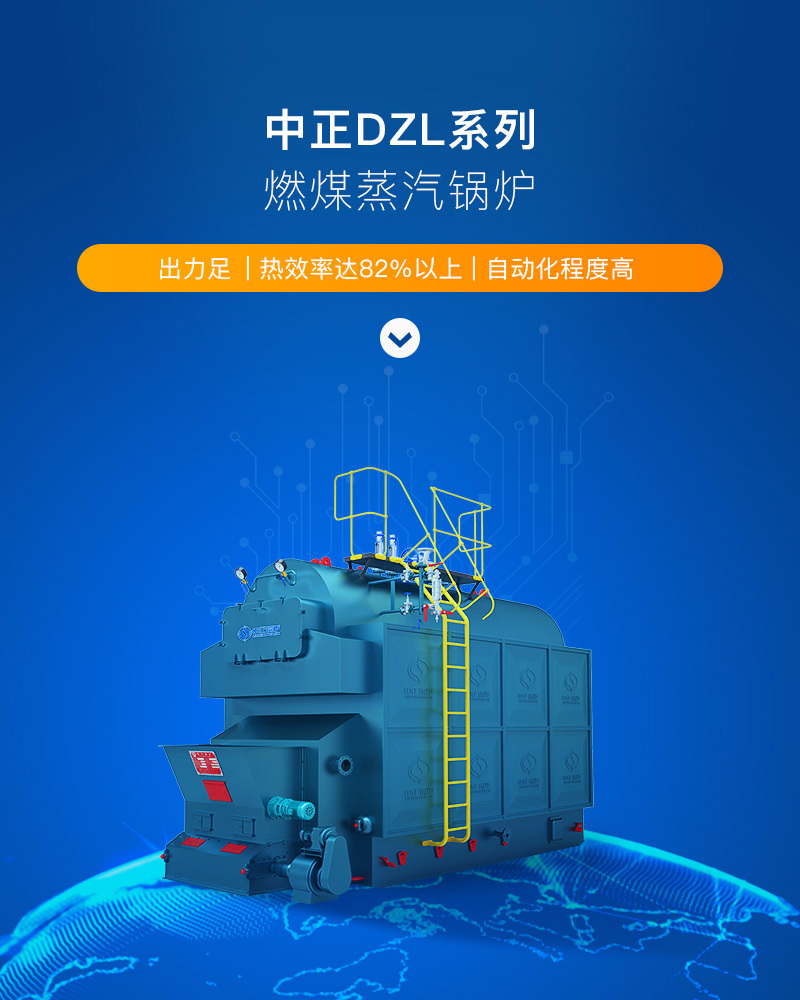

DZL型系列快裝鍋爐是臥式三回程水火管鏈條爐排鍋爐，燃用中質煙煤。鍋爐本體為單鍋筒縱向布置，鍋筒內布置螺紋煙火管組成對流受熱面，鍋筒與兩側水冷壁組成爐膛輻射受熱面。燃燒設備采用輕型鏈條爐排；整體快裝形式出廠。電氣控制實現爐排無級調速，極限參數報警及聯鎖保護。

技術優勢
數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，螺紋管壓制，對流管加工均采用先進的數控工藝。
·在國內率先采用拱形管板和螺紋煙管結構，增加熱傳導，徹底解決了后管板開裂的問題。
·鏈條爐排版面，前后煙箱面板采用數控等離子切割機切割，整齊美觀。

先進焊接工藝
·鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量，所有縱、環焊縫均進行100%的射線探傷。
·煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝。有效的消除應力，延長鍋爐使用壽命。
·管座法蘭焊接，采用機器人焊接。
·鏈條爐排均為本廠制造，出廠前均試運轉72小時，確保爐排的松緊度適中且不走偏。

精確零件加工
·制造工藝先進，采用流水線全自動旋壓作業。
·強化傳熱，提高鍋爐熱效率。
·螺紋煙管為我公司多年研究的高效傳熱元件，經不斷優化，在螺紋槽深與節距的選取上，達到滿足流阻最低時，傳熱系數比普通煙管高1.8倍。
獨特結構設計
·進行爐膛煙氣擾動，保證揮發份完全燃燒。
·風量占總風量30%左右，風速約為50m³/s
·獨立二次風機，風量風壓易控制和調整。
燃燒產生的高溫?zé)煔馐紫葟奈膊窟M(jìn)入本體兩側的八字煙道，（此時為水管式），煙氣在管外流動。
·經過八字煙道冷卻的煙氣再由前煙箱進入布置在鍋筒內的螺紋管（此時為火管式）。
·從后煙箱排出，這一設計從根本上解決了純火管鍋爐的管板開裂問題。

豐富輔助配置
播料器：·播料器，均勻給料，防止回火。
調速箱：·根據生物質燃燒速率，設計合理轉速，確保燃料燃盡。
面板：·冷軋壓膜凹凸面板，強度大，美觀大方。
檢修門：·合理的人孔和手孔布置，檢修方便。爐膛設置了檢修門，方便檢修與保養。

產品參數
DZL系列蒸汽鍋爐參數表

鍋爐型號 Model		DZL1-0.7-M DZL1-1.0-M	DZL2-1.0-M DZL2-1.25-M DZL2-1.57-M DZL2-2.45-M	DZL4-1.25-M DZL4-1.57-M DZL4-2.45-M	DZL6-1.25-M DZL6-1.60-M
額定蒸發量/額定供熱量（t/h/MW）		1/0.7	2/1.4	4/2.8	6/4.2
工作壓力（MPa）		0.7/1.0/	1.0/1.25/1.57/2.45	1.25/1.57/2.45	1.25/1.6
蒸汽溫度/額定出水溫度（℃）		170/184	184/194/204/225	914/204/225	194/205
受熱面積（㎡）	本體	32.4	46.0	106.89	126.7
	省煤器（㎡）	12.51	35.2	38.5	78.5
爐排面積（㎡）		2.05	3.70	5.30	8.32
適用燃料	煤	AII、P、WII
	應用基底位發熱值（KJ/kg）	21000
鍋爐燃料消耗量（kg/h）		196	392	784	1176
鍋爐熱效率（%）		79.00	79.00	79.00	79.00
最大運輸重量		13	22	30	23
最大運輸尺寸LxWxH(m)		5.2x2.0x2.9	5.7x2.5x3.5	6.6x2.6x3.6	7.3x3.2x3.6
安裝后外形尺寸LxWxh(m)		6.0x3.5x4.1	6.0x3.9x5.0	7.2x4.0x4.9	8.0x5.1x6.0
