燃煤鍋爐

容量	10 - 75 t/h
工作壓力	1.25 - 2.5 Mpa
工作溫度	184-400度
適用燃料	煤、生物質
應用行業	供熱、化工、食品、橡膠、飼料

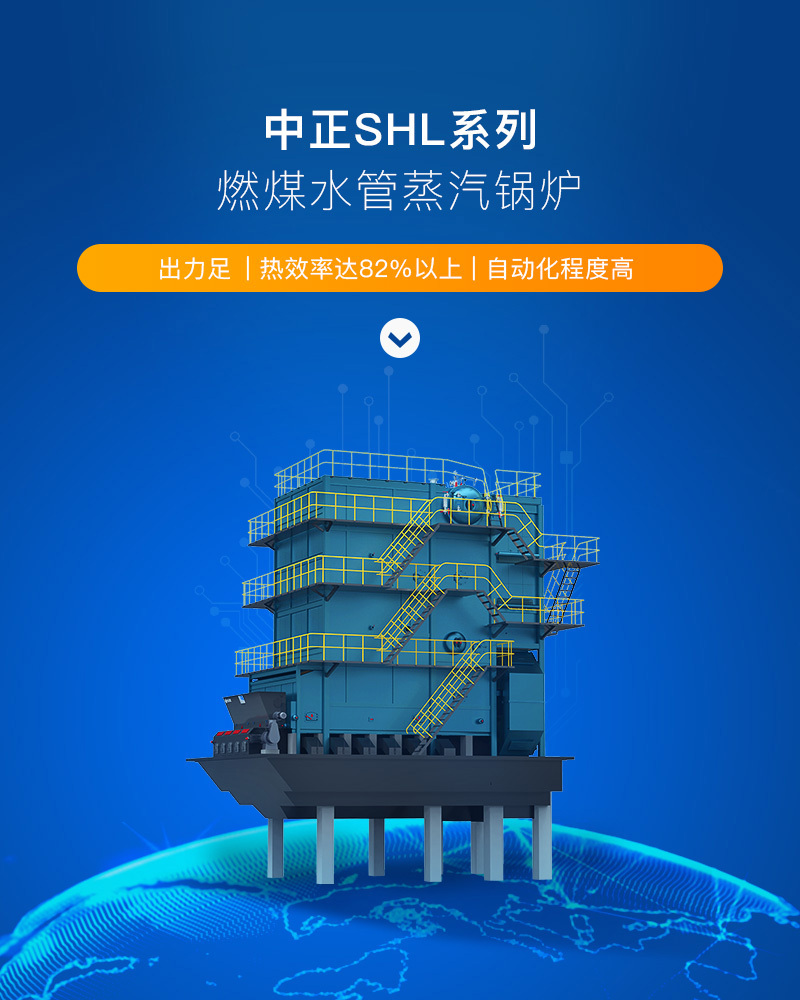

SHL型散裝鍋爐系雙鍋筒橫向布置自然循環水管鍋爐。鍋爐由前后左右水準壁組成的爐膛和由上下鍋筒與對流管束組成的鍋爐本體，尾部設有省煤器、空氣預熱器，燃燒設備為為鱗片式爐排，無級調速控制，散裝出廠，現場組裝砌筑。




技術特點：
該爐型具有出力足，升溫快，熱效率高，煤種適應性強，安全可靠的特點。


鍋爐型號 Model				☆SHL10-1.25-M SHL10-1.60-M SHL10-2.45-M	☆SHL15-1.25-M SHL15-1.60-M SHL15-2.50-M	☆SHL20-1.25-M SHL20-1.60-M SHL20-2.50-M	☆SHL25-1.25-M SHL25-1.60-M SHL25-2.50-M	☆SHL30-1.25-M SHL30-1.60-M SHL30-2.50-M	☆SHL35-1.25-M SHL35-1.60-M SHL35-2.50-M
額定蒸發量/（t/h） Rated evaporation capacity				10/	15/	20/	25/	30	35
工作壓力（MPa） Pressure				1.25/1.6/2.45/1.0	1.25/1.6/2.5/1.25	1.25/1.6/2.5/1.0/1.25	1.25/1.6/2.5/1.25	1.25/1.6/2.5/1.0	1.25/1.6/2.5
蒸汽溫度（℃） Steam temperature/Rated output water temperature				194/204/225/115	194/204/225/115	194/204/225/95/130	194/204/225/115	194/204/225/115	194/204/225
給水溫度/回水溫度（℃） Feed water/return          water temperature				105	105	105	105	105	105
受熱面積（㎡） Heating area	本體 Proper		輻射 Radiation	輻射（Radiation）57.5	輻射（Radiation）63.5	輻射（Radiation）97.5	輻射（Radiation）87.5	輻射（Radiation）80.7	輻射（Radiation）131.7
			對流 Convection	對流（Convection）152	對流（Convection）178.9	對流（Convection）243	對流（Convection）263	對流（Convection）315	對流（Convection）388.5
	省煤器（㎡）/空預器Economizer/Air preheater			94.4/170	118/211	410/332	198/422	339/548	311.6/640
爐排面積（㎡） Effective area of great				12.2	18.07	23.2	27.7	31.0	35.12
適用燃料 Available Fuel		燃料		煤、生物質成型顆粒燃料
		應用基底位發熱值（KJ/kg）Low heating value		16240

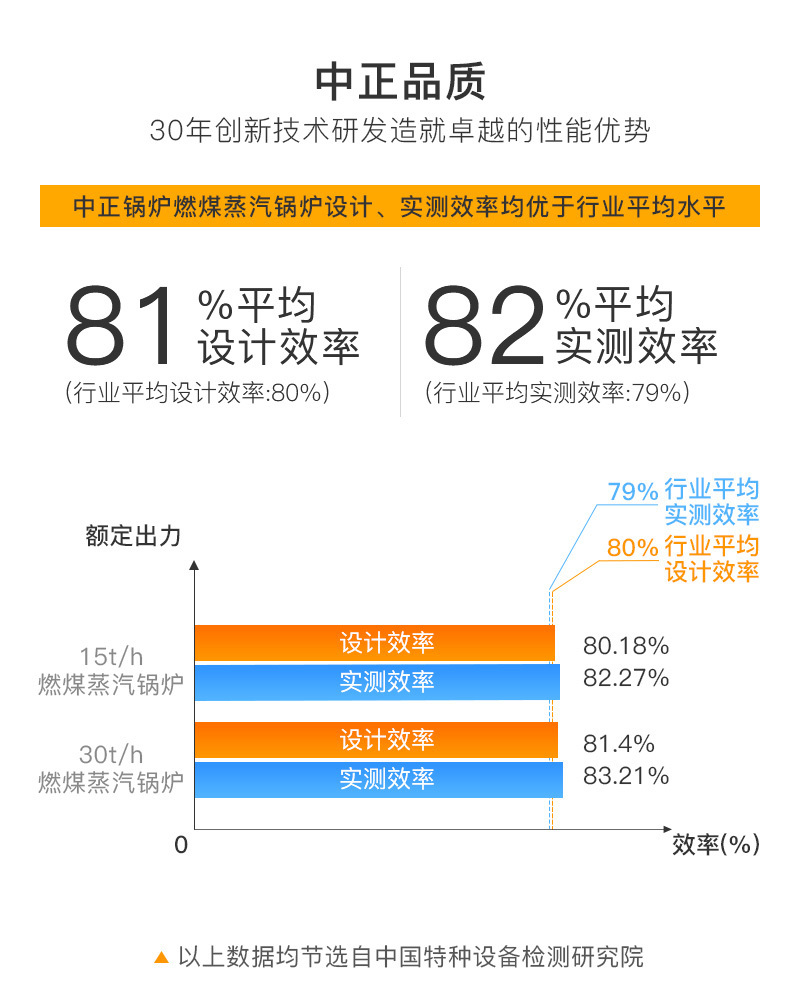

鍋爐熱效率（%） Thermal efficiency				81.0	81.0	81.5	81.6	82.0	82.0
鍋爐燃料消耗量（kg/h） Fuel consumption				1860	2790	3720	4650	5580	6510
最大運輸尺寸LxWxH(m) Overall dimension of boiler transported				5.5/1.5/1.6	6.2/1.5/1.6	6.1/1.29/1.06	6.2/1.5/1.8	5.3/4.0/4.2	7.6/1.3/1.04
最大運輸重量 Weight of biggest part for transportation				3.2	4.2	7.3	8.5	10.7	9.4
安裝后外形尺寸LxWxH(m) Overall dimension of boiler assembled				11.9x7.0x9.8	12.4x7.5x10.5	14.3x8.8x12.5	12.5x8.5x12.5	12.0x9.0x12.5	15.35x8.88x12.5
